Trong các hệ thống đường ống công nghiệp hiện đại, đặc biệt là những ngành yêu cầu tiêu chuẩn vệ sinh cao như thực phẩm, đồ uống, dược phẩm hay vi sinh, việc lựa chọn loại van phù hợp là yếu tố quyết định đến chất lượng sản phẩm cũng như độ an toàn cho người sử dụng. Một trong những dòng van được ứng dụng phổ biến nhất hiện nay chính là van bướm vi sinh.
Van bướm vi sinh là gì?

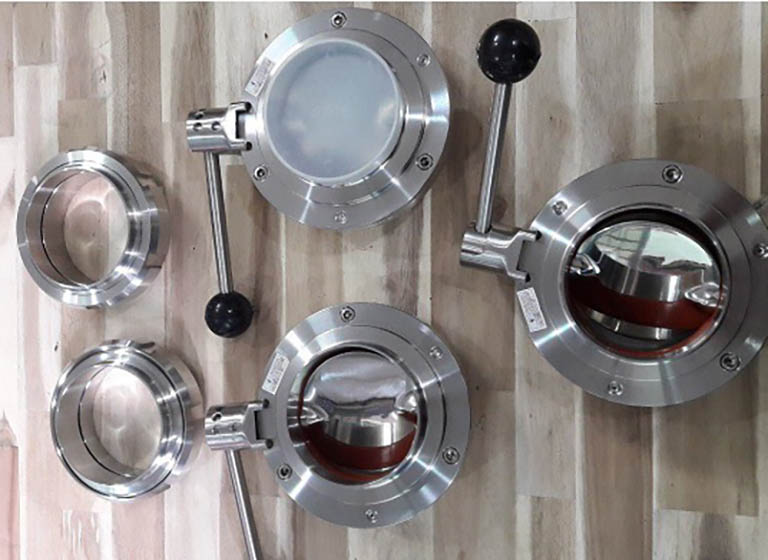

Van bướm vi sinh là một loại van bướm cao cấp được chế tạo hoàn toàn từ inox 304 hoặc inox 316. Thiết bị này được thiết kế nhằm phục vụ cho các hệ thống đòi hỏi tiêu chuẩn vệ sinh nghiêm ngặt, nơi mà bất kỳ tạp chất hay mảnh vụn nào cũng có thể ảnh hưởng nghiêm trọng đến chất lượng sản phẩm.
Khác với các loại van bướm thông thường vốn đa dạng về vật liệu chế tạo (gang, thép, nhựa, đồng...), van bướm vi sinh chỉ sử dụng inox cao cấp. Lý do là vì:
- Inox không bị gỉ sét, không bong tróc và hầu như không giải phóng tạp chất.
- Có khả năng chịu ăn mòn hóa học tốt, kể cả trong môi trường axit nhẹ hay kiềm loãng.
- Đảm bảo độ an toàn tuyệt đối cho các loại lưu chất sạch (nước tinh khiết, dung dịch y tế, nguyên liệu thực phẩm...).
Nhờ những ưu điểm này, van bướm vi sinh thường được lắp đặt trong các hệ thống cung cấp nước sạch, sản xuất thực phẩm – đồ uống, dược phẩm, mỹ phẩm, hóa chất cao cấp, thậm chí trong các phòng nghiên cứu vi sinh và nhà máy lọc dầu.

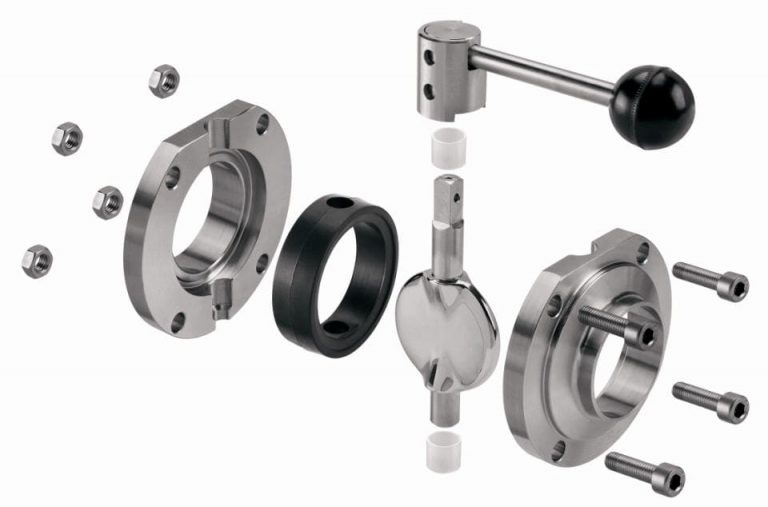

Cấu tạo của van bướm vi sinh
Van bướm vi sinh có cấu tạo gồm nhiều chi tiết quan trọng, mỗi bộ phận đều được thiết kế chính xác để đảm bảo khả năng vận hành ổn định, đáp ứng tiêu chuẩn vệ sinh khắt khe trong các ngành thực phẩm, dược phẩm và công nghệ sinh học.
Thân van
Thân van là bộ phận thường được chế tạo từ inox 304 hoặc inox 316L, bề mặt được đánh bóng mịn để hạn chế bám bẩn và dễ dàng vệ sinh CIP/SIP. Tùy vào yêu cầu lắp đặt, thân van có thể được thiết kế với kiểu kết nối clamp, ren hoặc mặt bích. Ở một số sản phẩm, lớp epoxy được phủ bên ngoài nhằm tăng khả năng chống ăn mòn, giữ cho bề mặt luôn sáng bóng và thẩm mỹ.
Trục van
Đây là bộ phận nằm bên trong thân, nối liền với bộ truyền động và đĩa van. Đây là bộ phận có vai trò truyền mô-men xoắn từ cơ cấu điều khiển để vận hành đóng mở van. Vì chịu lực trực tiếp, trục van đòi hỏi độ cứng và độ chính xác cao, đảm bảo hoạt động trơn tru và hạn chế tối đa tình trạng cong vênh hoặc kẹt khi sử dụng trong môi trường áp suất lớn.
Đĩa van
Đĩa van là chi tiết tiếp xúc trực tiếp với dòng lưu chất, có hình tròn và thường được làm từ inox dày, chống ăn mòn tốt. Khi xoay một góc 90°, đĩa sẽ chuyển đổi giữa trạng thái đóng và mở, cho phép kiểm soát lưu lượng dòng chảy một cách linh hoạt. Cấu tạo chắc chắn của đĩa giúp van chịu được áp suất, nhiệt độ cao và duy trì tuổi thọ lâu dài.
Bộ truyền động
Bộ phận này là cơ cấu quyết định cách thức vận hành van, có thể là tay gạt, tay kẹp để điều khiển thủ công, hoặc sử dụng truyền động điện và khí nén để điều khiển tự động. Trong các hệ thống hiện đại, bộ truyền động điện và khí nén được ưa chuộng hơn nhờ độ chính xác cao, khả năng điều khiển từ xa và tính tự động hóa trong quy trình sản xuất.
Gioăng làm kín
Gioăng làm kín được sản xuất từ vật liệu đàn hồi chất lượng cao như EPDM, PTFE hoặc NBR. Đây là bộ phận giúp van đạt được độ kín tuyệt đối khi ở trạng thái đóng, ngăn rò rỉ lưu chất ra ngoài. Ngoài ra, việc lựa chọn vật liệu gioăng phù hợp còn giúp tăng khả năng chịu nhiệt, kháng hóa chất và kéo dài tuổi thọ cho toàn bộ hệ thống.
Nhờ cấu tạo tối ưu từ từng chi tiết như thân, trục, đĩa, bộ truyền động và gioăng làm kín, van bướm vi sinh không chỉ đảm bảo tính bền vững và hiệu quả vận hành mà còn đáp ứng đầy đủ các yêu cầu vệ sinh nghiêm ngặt trong nhiều lĩnh vực sản xuất hiện nay.

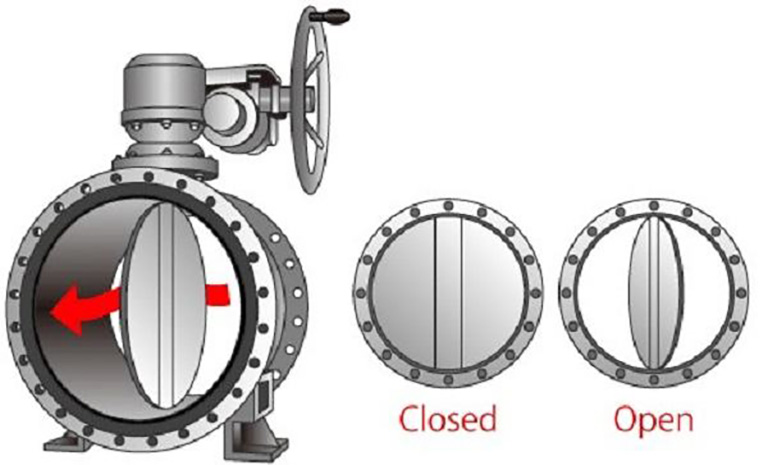

Nguyên lý hoạt động của van bướm vi sinh
Nguyên lý hoạt động của van bướm vi sinh được thiết kế dựa trên chuyển động xoay của đĩa van quanh trục, giúp đóng – mở hoặc điều tiết lưu chất trong đường ống. Cơ chế này có thể được mô tả như sau:
- Trạng thái đóng hoàn toàn: Đĩa van nằm vuông góc với hướng dòng chảy, ép sát vào gioăng làm kín, ngăn chặn triệt để sự rò rỉ và đảm bảo độ kín khít tuyệt đối.
- Trạng thái mở hoàn toàn: Khi trục van được xoay 90°, đĩa van quay song song với dòng chảy, tạo ra tiết diện lớn nhất cho lưu chất đi qua mà không gây cản trở.
- Trạng thái điều tiết lưu lượng: Khi xoay đĩa ở các góc nhỏ hơn 90°, van cho phép mở một phần, giúp kiểm soát và điều chỉnh lưu lượng theo nhu cầu vận hành.
Nhờ cơ chế đóng mở linh hoạt, van bướm vi sinh không chỉ vận hành đơn giản mà còn đáp ứng yêu cầu điều tiết chính xác trong các hệ thống đường ống vi sinh, đặc biệt tại các ngành công nghiệp thực phẩm, đồ uống, dược phẩm và sản xuất hóa chất sạch. Đây cũng chính là ưu điểm nổi bật giúp van bướm vi sinh trở thành lựa chọn tối ưu cho những môi trường đòi hỏi tiêu chuẩn vệ sinh cao.
Phân loại van bướm vi sinh
Để lựa chọn loại van phù hợp, việc hiểu rõ các cách phân loại van bướm vi sinh là rất cần thiết. Dưới đây là phân loại chi tiết dựa trên phương thức kết nối và phương thức vận hành, giúp bạn dễ dàng chọn sản phẩm tối ưu cho hệ thống của mình.
Dựa theo phương thức kết nối
Van bướm vi sinh nối ren
Van bướm vi sinh nối ren được thiết kế với các đầu nối ren, phù hợp cho các hệ thống đường ống có kích thước nhỏ, thường dưới DN50. Loại van này có ưu điểm là dễ dàng lắp đặt và tháo rời, giúp tiết kiệm thời gian và chi phí trong quá trình thi công.
Tuy nhiên, do đặc điểm kết cấu, van nối ren chỉ phù hợp với các hệ thống có áp suất thấp, chẳng hạn như trong các dây chuyền sản xuất thực phẩm hoặc đồ uống. Độ kín của van đảm bảo tiêu chuẩn vệ sinh, phù hợp với các ứng dụng yêu cầu khắt khe về an toàn thực phẩm.

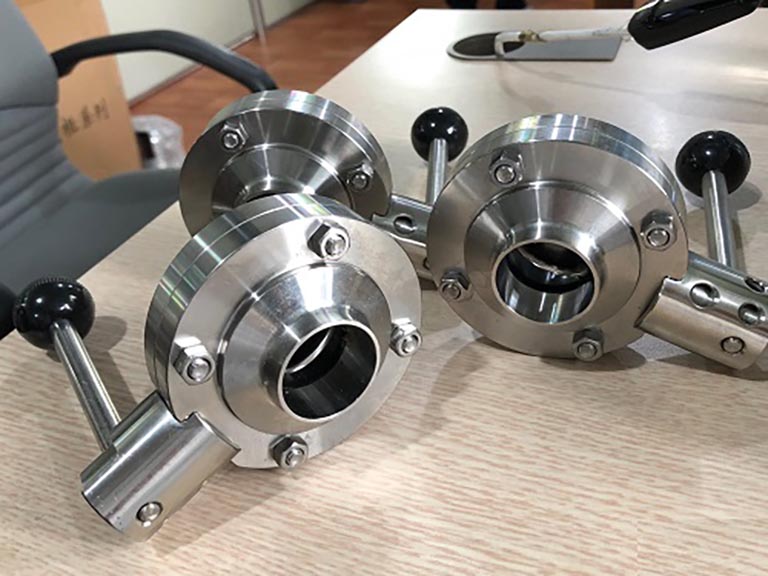

Van bướm vi sinh mặt bích
Khác với loại nối ren, van bướm vi sinh mặt bích được thiết kế cho các đường ống có đường kính lớn hơn DN50, thường xuất hiện trong các hệ thống công nghiệp quy mô lớn. Kết nối mặt bích mang lại độ bền cơ học cao, khả năng chịu áp lực lớn và độ kín tuyệt đối, giúp van hoạt động ổn định trong các môi trường đòi hỏi áp suất cao.
Ngoài ra, loại van này dễ dàng tháo lắp để bảo trì hoặc thay thế, giảm thiểu thời gian ngừng hoạt động của hệ thống. Đây là lựa chọn lý tưởng cho các ngành công nghiệp hóa chất, dược phẩm, hoặc xử lý nước thải.
Dựa theo phương thức vận hành
Van bướm vi sinh tay gạt
Van bướm vi sinh tay gạt là loại van vận hành thủ công, được điều khiển thông qua tay gạt cơ học. Với thiết kế đơn giản, dễ sử dụng và chi phí thấp, loại van này phù hợp cho các hệ thống không yêu cầu tự động hóa hoặc các ứng dụng có tần suất điều chỉnh thấp.
Van tay gạt thường được sử dụng trong các nhà máy sản xuất thực phẩm hoặc các hệ thống nhỏ, nơi nhân viên có thể trực tiếp thao tác mà không cần đến thiết bị điều khiển phức tạp.
Van bướm vi sinh điều khiển điện
Van bướm vi sinh điều khiển điện được tích hợp động cơ điện, cho phép tự động hóa quá trình đóng/mở van với độ chính xác cao. Loại van này lý tưởng cho các hệ thống yêu cầu điều khiển từ xa hoặc cần tích hợp vào hệ thống quản lý tự động (SCADA).
Với khả năng vận hành ổn định và linh hoạt, van điều khiển điện được ứng dụng rộng rãi trong các dây chuyền sản xuất hiện đại, đặc biệt là trong ngành dược phẩm, nơi yêu cầu kiểm soát dòng chảy chính xác và liên tục.
Van bớm vi sinh điều khiển khí nén
Van bướm vi sinh điều khiển khí nén sử dụng lực khí nén để vận hành, mang lại độ bền cao và khả năng hoạt động trong các môi trường khắc nghiệt. Loại van này đặc biệt phù hợp với các hệ thống có nguy cơ cháy nổ hoặc môi trường độc hại, nhờ không sử dụng điện và giảm thiểu rủi ro về an toàn.
Với tốc độ đóng/mở nhanh và khả năng hoạt động ổn định, van điều khiển khí nén là lựa chọn tối ưu cho các ngành công nghiệp thực phẩm, hóa chất, và xử lý nước, nơi yêu cầu vệ sinh và an toàn cao.
Ưu, nhược điểm của van bướm vi sinh
Cũng như các dòng van công nghiệp khác, van bướm vi sinh sở hữu nhiều ưu điểm nổi bật nhưng đồng thời cũng tồn tại một số hạn chế nhất định. Việc nắm rõ các đặc tính này sẽ giúp doanh nghiệp và kỹ sư vận hành lựa chọn sản phẩm phù hợp với hệ thống đường ống thực tế.
Ưu điểm
- Vật liệu inox cao cấp: Được sản xuất từ inox 304, inox 316 hoặc inox 316L – những vật liệu có khả năng chống gỉ sét, chống ăn mòn và an toàn tuyệt đối cho môi trường vi sinh, thực phẩm và dược phẩm.
- Thiết kế gọn nhẹ, hiện đại: Cấu trúc nhỏ gọn, thẩm mỹ cao, dễ dàng vệ sinh và lắp đặt trong không gian hẹp.
- Khả năng vận hành ổn định: Hoạt động hiệu quả trong điều kiện áp lực cao, nhiệt độ lớn mà vẫn đảm bảo độ bền.
- Đa dạng cơ chế điều khiển: Có thể vận hành bằng tay gạt, tay quay, bộ điều khiển điện hoặc khí nén, đáp ứng nhiều nhu cầu khác nhau.
- Độ kín khít tuyệt đối: Nhờ gioăng làm kín chất lượng cao, hạn chế tối đa tình trạng rò rỉ lưu chất.
- Tuổi thọ dài, chi phí bảo trì thấp: Ít hỏng hóc, tiết kiệm chi phí vận hành lâu dài cho doanh nghiệp.
Nhược điểm
- Kích thước giới hạn: Thông thường chỉ sản xuất đến cỡ DN100, ít được sử dụng cho hệ thống đường ống công nghiệp cỡ lớn.
- Đĩa van chiếm diện tích trong đường ống: Khi mở, đĩa van vẫn cản trở một phần dòng chảy, có thể gây tổn thất áp suất nhẹ.
- Chi phí đầu tư ban đầu cao hơn: So với van bướm thông thường, van bướm vi sinh có giá thành cao hơn do sử dụng vật liệu inox chất lượng cao và yêu cầu kỹ thuật sản xuất khắt khe.
Một số lưu ý khi lựa chọn van bướm vi sinh
Nhìn chung, van bướm vi sinh là lựa chọn tối ưu cho các hệ thống yêu cầu tiêu chuẩn vệ sinh cao. Để van vận hành ổn định, kéo dài tuổi thọ và đảm bảo an toàn cho toàn bộ hệ thống đường ống, người sử dụng cần tuân thủ một số nguyên tắc quan trọng sau:
- Bảo trì, bảo dưỡng định kỳ: Thường xuyên vệ sinh bề mặt, kiểm tra tình trạng gioăng làm kín và bôi trơn trục van để hạn chế ma sát, tránh tình trạng kẹt hoặc rò rỉ trong quá trình vận hành.
- Hạn chế sử dụng để điều tiết quá nhiều: Van bướm vi sinh chủ yếu được thiết kế để đóng/mở nhanh. Nếu sử dụng để điều tiết lưu lượng ở góc mở nhỏ trong thời gian dài, đĩa van sẽ chịu áp lực lớn, dễ bị mài mòn hoặc biến dạng.
- Kiểm tra rò rỉ thường xuyên: Việc phát hiện sớm tình trạng rò rỉ giúp ngăn ngừa thất thoát lưu chất và hạn chế nguy cơ vi khuẩn xâm nhập, đặc biệt quan trọng trong ngành thực phẩm, đồ uống và dược phẩm.
- Chọn đúng nguồn điện hoặc khí nén: Với các loại van bướm vi sinh điều khiển điện và khí nén, cần lựa chọn nguồn cấp phù hợp để đảm bảo an toàn, tránh hỏng hóc mô-tơ hoặc xy lanh khí nén.
- Lắp đặt tại vị trí thuận tiện: Đối với van tay gạt, nên lắp đặt ở vị trí dễ quan sát và thao tác, giúp vận hành nhanh chóng và an toàn khi cần thiết.
Mua van bướm vi sinh ở đâu uy tín?
Việc lựa chọn địa chỉ uy tín để mua van bướm vi sinh là yếu tố quan trọng, bởi sản phẩm liên quan trực tiếp đến hiệu quả vận hành, độ bền của hệ thống đường ống cũng như tiêu chuẩn vệ sinh trong các ngành công nghiệp thực phẩm, dược phẩm và hóa chất.
Nếu bạn đang tìm kiếm một đơn vị phân phối đáng tin cậy, An Phú Thành là lựa chọn hàng đầu. Với hơn 13 năm kinh nghiệm trong lĩnh vực van công nghiệp, công ty chuyên nhập khẩu và phân phối trực tiếp các sản phẩm van bướm vi sinh chính hãng từ những thương hiệu lớn như YDK, Wonil, BTL, Masteco…
Ưu thế nổi bật khi mua van bướm vi sinh tại An Phú Thành
- Sản phẩm chính hãng, đầy đủ CO-CQ: Cam kết nguồn gốc xuất xứ rõ ràng, đáp ứng yêu cầu khắt khe trong các nhà máy.
- Kho hàng quy mô lớn, sẵn sàng giao nhanh toàn quốc: Đảm bảo tiến độ cho mọi công trình và dự án.
- Giá thành cạnh tranh, chính sách bảo hành 12 tháng: Giúp khách hàng yên tâm sử dụng lâu dài.
- Đội ngũ tư vấn kỹ thuật 24/7: Hỗ trợ lựa chọn sản phẩm phù hợp, tối ưu chi phí và hiệu quả vận hành.
Ngoài van bướm vi sinh, An Phú Thành còn cung cấp đa dạng các dòng van công nghiệp khác như van bi, van cổng, van một chiều, van an toàn…, đáp ứng nhu cầu lắp đặt cho nhiều hệ thống đường ống trong nhà máy, xí nghiệp, khu công nghiệp và các dự án lớn trên toàn quốc.
Thông tin liên hệ:
- Địa chỉ: 50/15 Tiền Lân 12, ấp Tiền Lân 1, xã Bà Điểm, huyện Hóc Môn, Tp. Hồ Chí Minh
- Hotline: 028 6268 1578
- Email: anphuthanh.ceo@gmail.com
- Website: anphuthanh.vn
- Facebook: fb.com/anphuthanh2
Van bướm vi sinh là thiết bị không thể thiếu trong các hệ thống vận chuyển lưu chất sạch. Với vật liệu inox cao cấp, thiết kế tinh xảo, độ an toàn và tính thẩm mỹ vượt trội, loại van này đáp ứng hoàn hảo các tiêu chuẩn vệ sinh khắt khe trong công nghiệp hiện đại. Lựa chọn đúng loại van và đơn vị cung cấp uy tín sẽ giúp hệ thống hoạt động hiệu quả, ổn định và bền vững.
